MIKROTIK

Setelah melakukan installasi mikrotik selanjutnya untuk konfihurasi seperti langkah-langkah berikut.
1. Masukkan user admin dan Password, karen password untuk mikrotik tidak ada maka langsung tkan enter.

2. Enter, maka akan masuk ke Mikrotik.

3. Konfigurasi mikrotik, awal mula hubungkan komputer mikrotik denagn PC/Laptop lain yang menggunakan OS XP. Jalankan aplikasi winbox.
4. Klik tanda browse, klik MAC addressnya

5 Ketikkan admin pada kolom login, pilih connect tanpa mangisi password

6. Muncul Jendela baru, jendela default configuration, pilih remove configuration

7. IP --> address

Address eth1
a. Pilih tanda +
b. Address = 10.10.10.2/8
c. Interface = ether1
Apply --> OK
Address eth2

a. Pilih tanda +
b. Address = 172.17.10.1/16
c. Interface = ether2
Apply --> OK

8. IP --> DNS
a. Pilih setting
b. Primary DNS = 10.10.10.3
c. Secondary DNS = 10.210.254.2
d. Centang Allow Remote Request
Apply --> OK

9. IP --> routes
a. Pilih symbol +
b. Gateway = 10.10.10.1
Apply --> OK

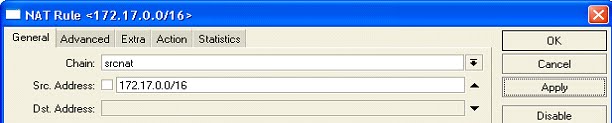

10. IP --> Firewall --> NAT
a. Pilih symbol +
b. Menu "Action"
- Action : MAsquerade --> Apply

c. Menu "general"
- Chain : srcnat
- Src. address : 10.10.10.2
- Routing mark : Router --> apply --> OK

Router Mikrotik telah jadi.

#Membuat Bandwidth Limiter
Untuk membatasi penggunaan internet pada user atau jaringan dibawah Mikrotik.
Queues --> General
1. Untuk jaringan PC
a. Name : PC
b. Target Address : 172.17.10.2
172.17.10.3
172.17.10.4
172.17.10.5
172.17.10.6
c. Max Limit 128k 128k
Untuk menetukan batas maximal koneksi setiap user
d.Burst Thershold 256k 256k

Untuk menentukan batas maksimum koneksi setiap user apabila dalam jaringan tersebut tidak ada yang menggunakan internet selain user itu

e. Burst Time 60 60

Untuk menentukan berapa lama user menggunakan internet ketika mencapai Burst Limit

2. Untuk jaringan Kelompok-CITRIX2 (Hotspot)

a. Name : Kelompok-CITRIX2 (Hotspot)

b. Target Address : 172.17.10.7

c. Max Limit 256k 256k
d. Burst Limit 512k 512k
Burst Thershold 512k 512k
Burst Time 60 60

3. Untuk jaringan CITRIX_2 (Bridge)
a. Name : CITRIX_2 (Bridge)
b. Target Address : 172.17.10.8
c. Max Limit 256k 256k
d. Burst Limit 512k 512k

Burst Thershold 512k 512k

e. Burst Time 60 60

# Membuat Graphing
Untuk melihat penggunaan internet dari user "tools --> graphing --> Queue rules
1. Untuk IP dari admin keselruhan
a. Simple queue = all
b. Allow address = 172.17.10.254
